Bombas Pneumáticas de Duplo Diafragma Versamatic
O que é a Versamatic
A Versamatic é uma fabricante americana de bombas pneumáticas de duplo diafragma com sede em Mansfield, Ohio, fundada com o objetivo de tornar o bombeamento industrial mais simples, confiável e eficiente. A empresa faz parte do grupo IDEX Corporation, um dos maiores conglomerados industriais do mundo com presença em mais de 80 países.
A linha de produtos Versamatic é reconhecida globalmente pela combinação de desempenho superior, facilidade de manutenção e confiabilidade operacional. O principal diferencial técnico da marca é a válvula de ar patenteada, projetada para operar sem travamento, sem lubrificação e sem formação de gelo, mesmo em condições adversas de processo.
Com modelos que cobrem de 1/4″ a 3″ de diâmetro de conexão, a Versamatic oferece uma das linhas de diafragma mais completas do mercado, incluindo versões metálicas parafusadas e grampeadas, plásticas, sanitárias com conformidade FDA, higiênicas e modelos especiais para aplicações de alta pressão e manuseio de sólidos grandes.
Diferenciais técnicos da Versamatic
Válvula de ar patenteada sem travamento: o sistema de válvula de ar exclusivo da Versamatic foi projetado para nunca travar, independente da pressão de ar disponível, da temperatura de operação ou da presença de umidade no ar comprimido. Isso elimina uma das principais causas de parada não planejada em bombas pneumáticas de duplo diafragma convencionais.
Operação sem lubrificação: a seção de ar da Versamatic opera sem qualquer necessidade de lubrificação, reduzindo os custos de manutenção e eliminando o risco de contaminação do ar comprimido pelo lubrificante.
Resistência à formação de gelo: o design da válvula de ar previne a formação de gelo em ambientes frios ou com ar comprimido úmido, garantindo operação contínua em condições que comprometeriam outras bombas.
Design modular para manutenção rápida: todos os modelos Versamatic foram projetados para facilitar o acesso aos componentes internos. A manga da válvula de ar é removível e o piloto tem design modular, permitindo manutenção completa em campo sem ferramentas especiais.
Manga de válvula removível: componente exclusivo que permite substituição rápida da válvula de ar sem desmontagem completa da bomba, reduzindo o tempo de manutenção.
Desempenho líder em seu porte: o modelo de 1.1/2″ (38mm) é o líder de desempenho da categoria em vazão, deslocamento por ciclo e sucção a seco. O modelo de 3″ (76mm) oferece casting otimizado para máxima eficiência de fluxo no maior porte disponível.
Construção estanque parafusada: o design bolted (parafusado) garante vedação superior em toda a linha metálica e plástica, com risco mínimo de vazamento mesmo em fluidos agressivos, tóxicos ou perigosos.
Certificação ATEX em toda a linha metálica: os modelos metálicos Versamatic são certificados ATEX para operação segura em áreas classificadas (Zona 1 e Zona 2), sem necessidade de adaptações ou acessórios adicionais.
Linha completa Versamatic disponível na Neoflow
A Neoflow oferece a linha completa de bombas Versamatic, do menor modelo 1/4″ até o 3″, nas construções metálica parafusada, metálica grampeada, plástica parafusada, sanitária FDA e higiênica, além das linhas especiais de alta pressão e manuseio de sólidos.
Metálicas parafusadas (Bolted Metal): tamanhos de 1/2″ a 3″. Construção em alumínio, ferro fundido e aço inoxidável. Ideal para processos com fluidos químicos agressivos, ácidos, bases e solventes. Certificadas ATEX. Vazão de até 1.060 l/min.
Metálicas grampeadas (Clamped Metal): tamanhos 2″ e 3″. Construção mais leve com desmontagem rápida para manutenção ágil em campo. Mesma resistência química e certificação ATEX das parafusadas. Indicadas para processos que exigem frequência maior de manutenção.
Plásticas parafusadas (Bolted Plastic): tamanhos de 1/4″ a 3″. Corpo em PP ou Kynar PVDF para máxima resistência química. Indicadas para ácidos concentrados, bases e fluidos altamente corrosivos onde o metal não é compatível. Peso reduzido para instalações portáteis.
Sanitárias FDA (Clamped Metal FDA): tamanhos de 1/2″ a 3″. Aço inox com acabamento eletrolítico Ra 3,81 µm interno e externo. Conexões tri-clamp. Diafragma PTFE de longa vida. Conformidade FDA para indústrias alimentícia, farmacêutica e cosmética. Compatíveis com ATEX.
Higiênicas (Clamped Metal Hygienic): tamanhos 1.1/2″ e 2″. Aço inox com conexões tri-clamp para limpabilidade e desmontagem rápida. Indicadas para aplicações que exigem higiene sem necessidade de conformidade FDA completa.
Alta Pressão 2:1 (High Pressure): tamanhos 1″ e 2″. Razão de amplificação 2:1 que dobra a pressão de saída em relação ao ar disponível. Sem amplificadores externos. Indicada para filtros-prensa e processos de alta pressão diferencial.
Para Sólidos Grandes (Rockstar): 2″. Válvulas de flap metálicas para manuseio de sólidos abrasivos e de grande dimensão. Indicada para mineração, saneamento e processos com lamas e polpas.
Bomba Pneumática Metálica Parafusada 1/2" (13mm) — Versamatic
Bomba AODD metálica parafusada de 1/2″ com válvula de ar patenteada para operação sem travamento e sem necessidade de lubrificação. Design estanque garante transferência segura de ácidos, bases e fluidos químicos agressivos sem risco de vazamento. Disponível em alumínio e aço inoxidável.
Segmentos: tratamento de efluentes, química fina, laboratórios industriais, dosagem de aditivos e processos com pequenas vazões de fluidos corrosivos.
Vazão máx de 45 l/min, sucção a seco de 5,5 m. Certificada ATEX para áreas classificadas.
Bomba Pneumática Metálica Parafusada 3/4" (19mm) — Versamatic
Bomba AODD metálica parafusada de 3/4″ com design estanque para transferência confiável de ácidos, bases e fluidos químicos em processos industriais. Válvula de ar patenteada garante operação sem travamento mesmo em condições de pressão variável. Disponível em alumínio e aço inoxidável.
Segmentos: química, petroquímica, tratamento de água, mineração e processos que exigem confiabilidade contínua em ambientes agressivos.
Vazão máx de 45 l/min. Compatível com ATEX.
Bomba Pneumática Metálica Parafusada 1" (25mm) — Versamatic
Bomba AODD metálica parafusada de 1″ com seção de ar resistente à corrosão e operação livre de lubrificação. Combina alta confiabilidade com manutenção simplificada pelo acesso modular à válvula de ar. Disponível em alumínio, ferro fundido e aço inoxidável, com opção de seção de ar em material condutivo para ambientes classificados.
Segmentos: química, petroquímica, tintas e revestimentos, mineração, óleo e gás e qualquer processo que exija portabilidade com desempenho consistente em tamanho compacto.
Vazão máx de 185 l/min. Certificada ATEX.
Bomba Pneumática Metálica Parafusada 1.1/2" (38mm) — Versamatic
Bomba AODD metálica parafusada de 1.1/2″, líder de desempenho da linha Versamatic em vazão por ciclo e sucção a seco. Manga de válvula de ar removível e design modular do piloto facilitam a manutenção em campo sem ferramentas especiais. Ideal para transferência de ácidos, bases e fluidos agressivos com total estanqueidade. Disponível em alumínio, ferro fundido e aço inoxidável.
Segmentos: química, petroquímica, mineração, tratamento de efluentes, óleo e gás e processos industriais que exigem alta vazão com confiabilidade contínua.
Vazão máx de 465 l/min, sucção a seco de 5,8 m. Certificada ATEX.
Bomba Pneumática Metálica Parafusada 2" (51mm) — Versamatic
Bomba AODD metálica parafusada de 2″ com design estanque robusto para transferência segura de fluidos químicos agressivos e produtos de baixa viscosidade. Manifold com orientação ajustável oferece flexibilidade para diferentes configurações de instalação. Disponível em alumínio, aço inoxidável e liga C (Hastelloy) para compatibilidade com fluidos de alta corrosividade.
Segmentos: química e petroquímica, mineração, tratamento de água, óleo e gás, papel e celulose e processos que exigem alta vazão com total controle de vazamentos.
Vazão máx de 617 l/min. Certificada ATEX.
Bomba Pneumática Metálica Grampeada 2" (51mm) — Versamatic
Bomba AODD metálica grampeada (clamped) de 2″ com construção mais leve e desmontagem rápida para manutenção em campo sem ferramentas especiais. O design grampeado reduz o tempo de parada em operações contínuas, mantendo o mesmo desempenho e estanqueidade da versão parafusada. Disponível em alumínio, aço inoxidável e liga C (Hastelloy) para compatibilidade com fluidos de alta corrosividade.
Segmentos: mineração, transferência de produtos químicos, tratamento de efluentes e processos industriais onde a praticidade de manutenção é prioritária.
Vazão máx de 700 l/min. Certificada ATEX.
Bomba Pneumática Metálica Parafusada 3" (76mm) — Versamatic
Bomba AODD metálica parafusada de 3″ com casting otimizado para máxima eficiência de fluxo e alta capacidade de manuseio de sólidos. Maior vazão entre os modelos metálicos da linha Versamatic. Design estanque garante operação contínua sem downtime por falha de vedação. Manifold com orientação ajustável para versatilidade de instalação. Disponível em alumínio, aço inoxidável e ferro fundido.
Segmentos: mineração, saneamento, transferência em massa de produtos químicos, papel e celulose, óleo e gás e processos industriais de grande volume.
Vazão máx de 1.060 l/min. Certificada ATEX.
Bomba Pneumática Metálica Grampeada 3" (76mm) — Versamatic
Bomba AODD metálica grampeada de 3″ com construção mais leve para alto volume de transferência onde portabilidade e manutenção rápida são necessárias. O design grampeado permite desmontagem completa sem ferramentas especiais, reduzindo significativamente o tempo de parada em operações contínuas de grande escala. Disponível em alumínio e aço inoxidável para atender diferentes requisitos de compatibilidade química e peso de instalação.
Segmentos: mineração, saneamento, papel e celulose e aplicações industriais de grande volume que exigem manutenção ágil em campo.
Vazão máx de 1.060 l/min. Certificada ATEX.
Bomba Pneumática Plástica Parafusada 1/4" (6mm) — Versamatic
Bomba AODD plástica parafusada compacta de 1/4″ com válvula de ar patenteada para operação sem travamento e sem formação de gelo em clima frio. Manifold rotativo para ajuste de orientação de instalação em espaços reduzidos. Disponível em PP (polipropileno) e Kynar PVDF para resistência química superior.
Segmentos: química fina, laboratórios industriais, dosagem de reagentes, processos farmacêuticos e qualquer aplicação que exija uma bomba compacta e confiável para pequenas vazões de fluidos corrosivos.
Vazão máx de 15 l/min.
Bomba Pneumática Plástica Parafusada 3/8" (10mm) — Versamatic
Bomba AODD plástica de 3/8″ compacta e versátil, com capacidade de instalação na posição vertical, lateral ou completamente invertida. Manifold rotativo 90° para ajuste de porting sem necessidade de modificações na tubulação. Disponível em PP e Kynar PVDF. Operação sem travamento e sem lubrificação.
Segmentos: química fina, metalurgia de superfície, tratamento de água, laboratórios e dosagem de ácidos, bases e solventes em processos de pequena escala.
Vazão máx de 26 l/min.
Bomba Pneumática Plástica Parafusada 1/2" (13mm) — Versamatic
Bomba AODD plástica parafusada de 1/2″ com design não travante e livre de lubrificação para operação confiável em processos com fluidos corrosivos. Disponível em PP (resistência a ácidos e álcalis fortes) e PVDF (resistência química superior e resistência a UV). Construção estanque para transferência segura de produtos perigosos.
Segmentos: química, galvanoplastia e metalurgia de superfície, tratamento de efluentes, papel e celulose e processos que exigem alta resistência química com custo operacional reduzido.
Vazão máx de 45 l/min.
Bomba Pneumática Plástica Parafusada 1.1/2" (38mm) — Versamatic
Bomba AODD plástica de 1.1/2″ com porting ajustável (horizontal e vertical) para flexibilidade máxima de instalação. Deslocamento por ciclo líder da categoria garante alta eficiência de transferência. Disponível em PP e PVDF. Design portátil e leve para aplicações que exigem mobilidade no processo.
Segmentos: química, tratamento de efluentes e filtros-prensa, galvanoplastia, mineração e processos com fluidos altamente corrosivos onde o peso do equipamento é um fator.
Vazão máx de 465 l/min.
Bomba Pneumática Plástica Parafusada 2" (51mm) — Versamatic
Bomba AODD plástica parafusada de 2″ com construção robusta e estanque para transferência em massa de produtos químicos corrosivos. Engrenagens de redução de desgaste aumentam a vida útil dos componentes internos. Disponível em PP e PVDF. Combina alta vazão com excelente resistência química para aplicações contínuas.
Segmentos: química e petroquímica, tratamento de água e efluentes, mineração, papel e celulose e qualquer processo de grande volume com fluidos agressivos.
Vazão máx de 727 l/min.
Bomba Pneumática Plástica Parafusada 3" (76mm) — Versamatic
Bomba AODD plástica parafusada de 3″ para transferência em grandes volumes de produtos químicos corrosivos. Casting otimizado para máxima eficiência de fluxo. Disponível em PP e PVDF para resistência química em diferentes graus de agressividade. Ideal para operações de alto volume onde o uso de bombas metálicas seria inviável por questões de compatibilidade química.
Segmentos: química, tratamento de água em larga escala, mineração, papel e celulose e processos industriais de grande porte com fluidos corrosivos.
Vazão máx de 1.060 l/min.
Bomba Pneumática Sanitária FDA 1/2" (13mm) — Versamatic
Bomba AODD sanitária em aço inox com conformidade FDA para transferência de alimentos líquidos, cosméticos e produtos farmacêuticos. Acabamento eletrolítico interno e externo (Ra 3,81 µm) garante superfície lisa sem acúmulo de produto. Sistema de válvula de ar exclusivo para alta confiabilidade em ciclos de partida e parada frequentes. Compatível com processos CIP e com ATEX.
Segmentos: indústria farmacêutica, alimentos e bebidas, cosméticos e biotecnologia em aplicações de pequena escala com exigência de conformidade regulatória.
Vazão máx de 45 l/min.
Bomba Pneumática Sanitária FDA 1" (25mm) — Versamatic
Bomba AODD sanitária em aço inox com conformidade FDA e acabamento eletrolítico Ra 3,81 µm interno e externo. Diafragma PTFE de longa vida com placa integrada para maior durabilidade em processos de higienização contínua. Materiais da seção de ar resistentes a produtos químicos de sanitização. Compatível com ATEX para uso em áreas classificadas.
Segmentos: farmacêutico, biotecnologia, alimentos e bebidas, cosméticos e qualquer processo que exija conformidade FDA com ciclos frequentes de CIP e SIP.
Vazão máx de 238 l/min.
Bomba Pneumática Sanitária FDA 1.1/2" (38mm) Grampeada — Versamatic
Bomba AODD sanitária grampeada de 1.1/2″ com conformidade FDA. Conexões tri-clamp para desmontagem rápida e higienização sem ferramentas. Acabamento eletrolítico Ra 3,81 µm internamente e externamente. Materiais da seção de ar resistentes a produtos químicos de sanitização. Diafragma PTFE com placa integrada para longa vida útil. Compatível com ATEX.
Segmentos: farmacêutico, biotecnologia, alimentos e bebidas e cosméticos em processos de médio volume com exigência de higienização frequente e conformidade regulatória.
Vazão máx de 465 l/min.
Bomba Pneumática Sanitária FDA 2" (51mm) Grampeada — Versamatic
Bomba AODD sanitária grampeada de 2″ com conformidade FDA, conexões tri-clamp e acabamento eletrolítico para máxima limpabilidade. Combina alta vazão com facilidade de desmontagem e higienização para processos que exigem alta cadência de produção. Compatível com ATEX para ambientes com risco de explosão.
Segmentos: farmacêutico, alimentos e bebidas, cosméticos e biotecnologia em linhas de produção de médio a grande volume com exigência de conformidade FDA.
Vazão máx de 700 l/min.
Bomba Pneumática Sanitária FDA 3" (76mm) Grampeada — Versamatic
Bomba AODD sanitária grampeada de 3″ para alto volume de transferência em processos com conformidade FDA. Maior modelo da linha sanitária Versamatic, combina conexões tri-clamp, acabamento eletrolítico e certificação ATEX para os processos mais exigentes dos setores regulados.
Segmentos: farmacêutico de grande escala, alimentos e bebidas, biotecnologia e cosméticos em linhas de produção de alto volume com requisitos rigorosos de higienização.
Vazão máx de 1.060 l/min.
Bomba Pneumática Higiênica 1.1/2" (38mm) Grampeada — Versamatic
Bomba AODD higiênica grampeada de 1.1/2″ em aço inox com conexões tri-clamp para desmontagem e higienização rápidas. Indicada para aplicações que exigem limpabilidade sem necessidade de conformidade FDA completa. Sistema de válvula de ar confiável para operação contínua em ciclos de partida e parada frequentes.
Segmentos: alimentos e bebidas, cosméticos, nutraceuticos e processos industriais onde a higiene é requisito mas a conformidade FDA não é obrigatória.
Vazão máx de 465 l/min.
Bomba Pneumática Higiênica 2" (51mm) Grampeada — Versamatic
Bomba AODD higiênica grampeada de 2″ em aço inox com conexões tri-clamp para desmontagem e higienização rápidas em linhas de produção de médio a grande volume. Combina alta vazão com facilidade de manutenção sanitária. Indicada para aplicações onde a limpabilidade e a ausência de contaminação são prioritárias.
Segmentos: alimentos e bebidas, cosméticos, nutraceuticos e processos industriais com exigência de higiene sem conformidade FDA completa.
Vazão máx de 700 l/min.

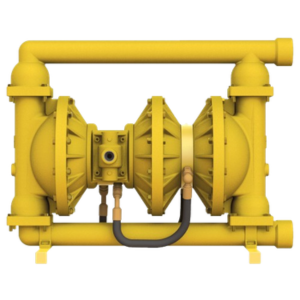

Bomba Pneumática de Alta Pressão 2:1 — 1" — Versamatic
Bomba pneumática de duplo diafragma de alta pressão com razão de amplificação 2:1, que dobra a pressão de saída em relação à pressão de ar disponível na rede. Permite atingir pressões de processo elevadas sem necessidade de amplificadores externos ou infraestrutura de ar comprimido de alta pressão. Construção metálica robusta para operação contínua em processos exigentes.
Segmentos: filtros-prensa industriais, injeção de fluidos em alta pressão, processos químicos com exigência de pressão diferencial elevada, mineração e tratamento de efluentes onde a pressão disponível de ar não é suficiente para bombas convencionais.
Vazão máx de 185 l/min. Razão de amplificação 2:1.

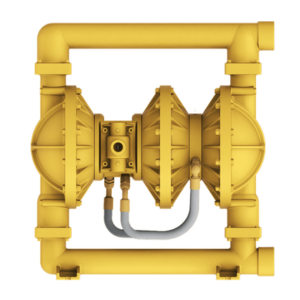

Bomba Pneumática de Alta Pressão 2:1 — 2" — Versamatic
Bomba pneumática de duplo diafragma de alta pressão com razão de amplificação 2:1 em tamanho maior para operações de alto volume que exigem pressão elevada sem amplificadores externos. Ideal para filtros-prensa de grande porte e processos industriais pesados onde a combinação de alta vazão com alta pressão diferencial é necessária. Construção metálica em alumínio e aço inoxidável.
Segmentos: filtros-prensa industriais de grande porte, mineração, química pesada, papel e celulose e processos que exigem simultaneamente alto volume de transferência e pressão diferencial elevada na linha de descarga.
Vazão máx de 617 l/min. Razão de amplificação 2:1.

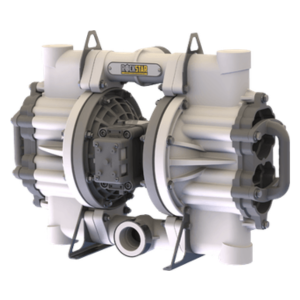

Bomba Pneumática
Rockstar 2" — Versamatic
Bomba pneumática de duplo diafragma plástica de 2″ com válvulas de flap metálicas para manuseio de sólidos grandes e altamente abrasivos em suspensão. As válvulas de flap em metal oferecem durabilidade muito superior às esferas convencionais em aplicações com partículas de grande dimensão. Projeto especialmente desenvolvido para processos severos onde bombas convencionais falhariam por desgaste prematuro das válvulas.
Segmentos: mineração (polpas e minérios abrasivos), saneamento e tratamento de efluentes com sólidos, papel e celulose, processos com lamas e fluidos de alta abrasividade e aplicações que exigem passagem de partículas grandes sem risco de obstrução.
Vazão máx de 700 l/min. Válvulas de flap metálicas.
Segmentos atendidos
Química e petroquímica: transferência de ácidos, bases, solventes e fluidos agressivos com máxima estanqueidade. Os modelos metálicos em liga C (Hastelloy) cobrem os fluidos mais corrosivos do setor.
Mineração e saneamento: os modelos metálicos de 2″ e 3″ e o Rockstar são amplamente utilizados para transferência de polpas, lamas, minérios em suspensão e fluidos com alta concentração de sólidos abrasivos.
Farmacêutico e biotecnologia: a linha FDA oferece conformidade regulatória completa para transferência de APIs, excipientes e produtos estéreis com processos CIP e SIP.
Alimentos e bebidas: modelos FDA e Higiênicos para transferência de xaropes, óleos, molhos, sucos e fluidos alimentícios sem risco de contaminação e com higienização simplificada.
Cosméticos e nutraceuticos: modelos higiênicos para processos que exigem limpabilidade sem necessidade de certificação FDA completa.
Tratamento de água e efluentes: os modelos plásticos de 2″ e 3″ são a solução padrão para dosagem e transferência em sistemas de tratamento com fluidos químicos corrosivos.
Tintas, vernizes e adesivos: modelos metálicos e plásticos para bombeamento de fluidos viscosos, pigmentos e produtos inflamáveis em áreas classificadas.
Óleo e gás: modelos metálicos certificados ATEX para transferência e dosagem em ambientes com risco de explosão, conformes NR-10.
Por que especificar uma bomba Versamatic
A bomba Versamatic de duplo diafragma é a escolha técnica mais indicada quando o processo apresenta uma ou mais das seguintes condições:
- Processo que exige alta confiabilidade com manutenção mínima, onde paradas não planejadas geram impacto significativo na produção
- Instalação em ambiente com ar comprimido úmido ou temperatura baixa, onde a formação de gelo em válvulas é um problema recorrente
- Fluido químico agressivo (ácido, base, solvente) que exige estanqueidade total e zero tolerância a vazamentos
- Área classificada (ATEX Zona 1 ou 2) onde apenas equipamentos sem componentes elétricos no cabeçote são permitidos
- Processo farmacêutico, alimentício ou cosmético com exigência de conformidade FDA e ciclos frequentes de CIP/SIP
- Aplicação com sólidos em suspensão ou partículas abrasivas que desgastariam rapidamente outros tipos de bomba
- Processo que exige pressão de descarga superior à pressão de ar disponível, sem amplificadores externos
Perguntas frequentes sobre bombas pneumáticas
O principal diferencial técnico da Versamatic é a válvula de ar patenteada, projetada para operar sem travamento, sem lubrificação e sem formação de gelo. Combinada ao design modular com manga removível, essa tecnologia reduz significativamente o tempo e o custo de manutenção em relação a bombas pneumáticas de duplo diafragma convencionais.
Sim. Toda a linha metálica Versamatic é certificada ATEX para operação em Zona 1 e Zona 2, sem necessidade de adaptações. A certificação cobre os modelos de 1/2″ a 3″ nas versões parafusada e grampeada.
A versão parafusada oferece vedação mais robusta e é indicada para processos contínuos com fluidos agressivos onde a estanqueidade é crítica. A versão grampeada tem construção mais leve e permite desmontagem mais rápida para manutenção em campo, sendo preferida em aplicações onde a frequência de manutenção é maior ou onde a portabilidade é importante.
Sim. Os modelos da linha FDA e Higiênica foram projetados para compatibilidade com processos CIP (Cleaning in Place) e SIP (Sterilization inPlace). O acabamento eletrolítico interno, as conexões tri-clamp e os materiais resistentes a produtos químicos de sanitização garantem a limpabilidade necessária para aplicações reguladas
A linha Versamatic cobre de 1/4″ (6mm) a 3″ (76mm) de diâmetro de conexão, com vazão máxima de 15 l/min no menor modelo e até 1.060 l/min no modelo de 3″. Essa cobertura permite especificar a bomba certa para qualquer escala de processo, do laboratório à linha de produção industrial.
