Bombas Pneumáticas de Duplo Diafragma (AODD)
Como funciona uma bomba pneumática de diafragma
A bomba pneumática de duplo diafragma — também conhecida como bomba AODD (Air-Operated Double Diaphragm) — opera por deslocamento positivo alternado. Dois diafragmas flexíveis se movem em sentido oposto, acionados por ar comprimido distribuído por uma válvula de ar central.
Quando um diafragma recua, cria vácuo e aspira o fluido para a câmara. Enquanto isso, o diafragma oposto avança e expele o fluido pela linha de descarga. O ciclo se repete de forma contínua, garantindo vazão estável mesmo com fluidos viscosos, abrasivos ou que contenham sólidos em suspensão.
Esse princípio de funcionamento elimina a necessidade de vedações mecânicas — um dos principais pontos de falha em outros tipos de bomba. O resultado é maior confiabilidade operacional, menor custo de manutenção e capacidade de operar a seco sem danos ao equipamento.
Vantagens da tecnologia AODD para processos industriais
A bomba de diafragma pneumática oferece características que a tornam a escolha mais versátil para uma ampla gama de processos industriais:
Operação a seco sem danos — diferente de bombas centrífugas, a AODD tolera períodos sem fluido sem comprometer o equipamento.
Autorregulagem de vazão — a bomba se adapta automaticamente à pressão do sistema, reduzindo ou aumentando a vazão conforme a resistência da linha.
Bombeamento de fluidos delicados — a ação suave dos diafragmas preserva a integridade de produtos sensíveis ao cisalhamento, como tintas, adesivos, cosméticos e produtos alimentícios.
Capacidade de bombear sólidos — modelos com esfera ou palheta permitem passar sólidos de diâmetro considerável sem obstruir o equipamento.
Segurança em áreas classificadas — operando apenas com ar comprimido, sem componentes elétricos no cabeçote, a bomba AODD é nativamente segura para ambientes com risco de explosão (ATEX/NR-10).
Instalação e manutenção simplificadas — projeto modular, poucos componentes internos e compatibilidade com múltiplos fluidos reduzem o tempo de parada e o custo do ciclo de vida.
Quando usar uma bomba pneumática de diafragma
A bomba AODD é a escolha mais indicada quando o processo apresenta uma ou mais das seguintes condições:
- Fluido viscoso (acima de 500 cP), abrasivo ou com partículas em suspensão
- Produto sensível ao cisalhamento que não pode ser danificado mecanicamente
- Necessidade de bomba que tolere partidas a seco frequentes
- Ambiente classificado (Zona 1 ou 2) onde não é possível usar motores elétricos no ponto de bombeamento
- Processo que exige dosagem precisa ou controle de vazão por pressão de ar
- Linha de transferência de produto com sólidos ou pastas
Para processos com fluidos limpos de baixa viscosidade e vazão contínua elevada, outros tipos de bomba podem ser mais eficientes. Fale com nossos engenheiros de aplicação para o dimensionamento correto.
Materiais e linhas disponíveis
As bombas pneumáticas de duplo diafragma disponíveis na Neoflow cobrem as três configurações construtivas para processos industriais:
Metálicas — construção em alumínio, ferro fundido, aço inoxidável 316 ou liga de níquel. Indicadas para químicos agressivos, solventes, alta pressão e ambientes industriais pesados.
Plásticas — corpo em polipropileno (PP), PVDF ou acetal. Excelente resistência química, peso reduzido e custo operacional menor. Aplicação típica em ácidos, bases e fluidos corrosivos em geral.
Sanitárias — aço inox com acabamento polido Ra ≤ 0,8 µm, conexões tri-clamp e conformidade com normas FDA e EHEDG. Desenvolvidas para indústrias farmacêutica, alimentícia e de cosméticos, onde a limpabilidade e a rastreabilidade são requisitos críticos.
Segmentos atendidos
As bombas pneumáticas da Neoflow atendem processos industriais em toda a cadeia produtiva brasileira:
Farmacêutico e biotecnologia — transferência de APIs, excipientes e produtos estéreis com conformidade regulatória.
Alimentos e bebidas — movimentação de molhos, xaropes, óleos, pasta de tomate e outros fluidos sem risco de contaminação.
Químicos e petroquímicos — ácidos, bases, solventes e fluidos com alta agressividade química.
Tintas, vernizes e adesivos — bombeamento de produtos de alta viscosidade e sensíveis ao cisalhamento.
Mineração e saneamento — polpas, lamas e fluidos com alta concentração de sólidos abrasivos.
Óleo e gás — transferência e dosagem em ambientes classificados, com exigência de conformidade ATEX.

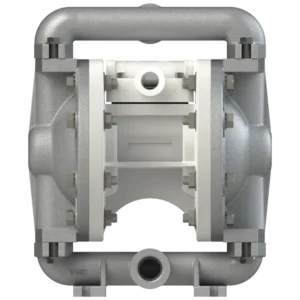

Bomba Pneumática Metálica Parafusada 1/2" (13mm) — Versamatic
Bomba AODD metálica parafusada de 1/2″ com válvula de ar patenteada para operação sem travamento e sem necessidade de lubrificação. Design estanque garante transferência segura de ácidos, bases e fluidos químicos agressivos sem risco de vazamento. Disponível em alumínio e aço inoxidável.
Segmentos: tratamento de efluentes, química fina, laboratórios industriais, dosagem de aditivos e processos com pequenas vazões de fluidos corrosivos.
Vazão máx de 45 l/min, sucção a seco de 5,5 m. Certificada ATEX para áreas classificadas.
Bomba Pneumática Metálica Parafusada 3/4" (19mm) — Versamatic
Bomba AODD metálica parafusada de 3/4″ com design estanque para transferência confiável de ácidos, bases e fluidos químicos em processos industriais. Válvula de ar patenteada garante operação sem travamento mesmo em condições de pressão variável. Disponível em alumínio e aço inoxidável.
Segmentos: química, petroquímica, tratamento de água, mineração e processos que exigem confiabilidade contínua em ambientes agressivos.
Vazão máx de 45 l/min. Compatível com ATEX.
Bomba Pneumática Metálica Parafusada 1" (25mm) — Versamatic
Bomba AODD metálica parafusada de 1″ com seção de ar resistente à corrosão e operação livre de lubrificação. Combina alta confiabilidade com manutenção simplificada pelo acesso modular à válvula de ar. Disponível em alumínio, ferro fundido e aço inoxidável, com opção de seção de ar em material condutivo para ambientes classificados.
Segmentos: química, petroquímica, tintas e revestimentos, mineração, óleo e gás e qualquer processo que exija portabilidade com desempenho consistente em tamanho compacto.
Vazão máx de 185 l/min. Certificada ATEX.

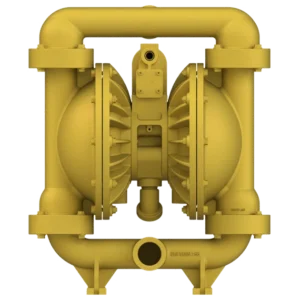

Bomba Pneumática Metálica Parafusada 1.1/2" (38mm) — Versamatic
Bomba AODD metálica parafusada de 1.1/2″, líder de desempenho da linha Versamatic em vazão por ciclo e sucção a seco. Manga de válvula de ar removível e design modular do piloto facilitam a manutenção em campo sem ferramentas especiais. Ideal para transferência de ácidos, bases e fluidos agressivos com total estanqueidade. Disponível em alumínio, ferro fundido e aço inoxidável.
Segmentos: química, petroquímica, mineração, tratamento de efluentes, óleo e gás e processos industriais que exigem alta vazão com confiabilidade contínua.
Vazão máx de 465 l/min, sucção a seco de 5,8 m. Certificada ATEX.

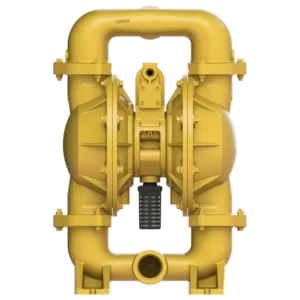

Bomba Pneumática Metálica Parafusada 2" (51mm) — Versamatic
Bomba AODD metálica parafusada de 2″ com design estanque robusto para transferência segura de fluidos químicos agressivos e produtos de baixa viscosidade. Manifold com orientação ajustável oferece flexibilidade para diferentes configurações de instalação. Disponível em alumínio, aço inoxidável e liga C (Hastelloy) para compatibilidade com fluidos de alta corrosividade.
Segmentos: química e petroquímica, mineração, tratamento de água, óleo e gás, papel e celulose e processos que exigem alta vazão com total controle de vazamentos.
Vazão máx de 617 l/min. Certificada ATEX.

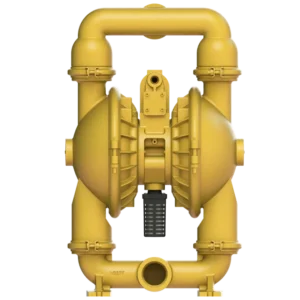

Bomba Pneumática Metálica Grampeada 2" (51mm) — Versamatic
Bomba AODD metálica grampeada (clamped) de 2″ com construção mais leve e desmontagem rápida para manutenção em campo sem ferramentas especiais. O design grampeado reduz o tempo de parada em operações contínuas, mantendo o mesmo desempenho e estanqueidade da versão parafusada. Disponível em alumínio, aço inoxidável e liga C (Hastelloy) para compatibilidade com fluidos de alta corrosividade.
Segmentos: mineração, transferência de produtos químicos, tratamento de efluentes e processos industriais onde a praticidade de manutenção é prioritária.
Vazão máx de 700 l/min. Certificada ATEX.

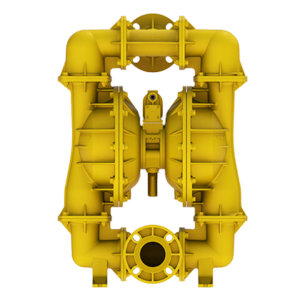

Bomba Pneumática Metálica Parafusada 3" (76mm) — Versamatic
Bomba AODD metálica parafusada de 3″ com casting otimizado para máxima eficiência de fluxo e alta capacidade de manuseio de sólidos. Maior vazão entre os modelos metálicos da linha Versamatic. Design estanque garante operação contínua sem downtime por falha de vedação. Manifold com orientação ajustável para versatilidade de instalação. Disponível em alumínio, aço inoxidável e ferro fundido.
Segmentos: mineração, saneamento, transferência em massa de produtos químicos, papel e celulose, óleo e gás e processos industriais de grande volume.
Vazão máx de 1.060 l/min. Certificada ATEX.

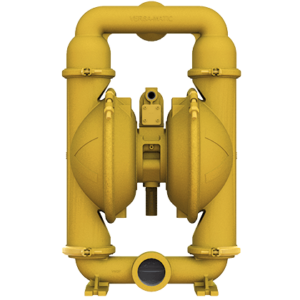

Bomba Pneumática Metálica Grampeada 3" (76mm) — Versamatic
Bomba AODD metálica grampeada de 3″ com construção mais leve para alto volume de transferência onde portabilidade e manutenção rápida são necessárias. O design grampeado permite desmontagem completa sem ferramentas especiais, reduzindo significativamente o tempo de parada em operações contínuas de grande escala. Disponível em alumínio e aço inoxidável para atender diferentes requisitos de compatibilidade química e peso de instalação.
Segmentos: mineração, saneamento, papel e celulose e aplicações industriais de grande volume que exigem manutenção ágil em campo.
Vazão máx de 1.060 l/min. Certificada ATEX.

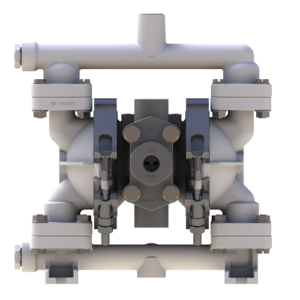

Bomba Pneumática Plástica Parafusada 1/4" (6mm) — Versamatic
Bomba AODD plástica parafusada compacta de 1/4″ com válvula de ar patenteada para operação sem travamento e sem formação de gelo em clima frio. Manifold rotativo para ajuste de orientação de instalação em espaços reduzidos. Disponível em PP (polipropileno) e Kynar PVDF para resistência química superior.
Segmentos: química fina, laboratórios industriais, dosagem de reagentes, processos farmacêuticos e qualquer aplicação que exija uma bomba compacta e confiável para pequenas vazões de fluidos corrosivos.
Vazão máx de 15 l/min.
Bomba Pneumática Plástica Parafusada 3/8" (10mm) — Versamatic
Bomba AODD plástica de 3/8″ compacta e versátil, com capacidade de instalação na posição vertical, lateral ou completamente invertida. Manifold rotativo 90° para ajuste de porting sem necessidade de modificações na tubulação. Disponível em PP e Kynar PVDF. Operação sem travamento e sem lubrificação.
Segmentos: química fina, metalurgia de superfície, tratamento de água, laboratórios e dosagem de ácidos, bases e solventes em processos de pequena escala.
Vazão máx de 26 l/min.

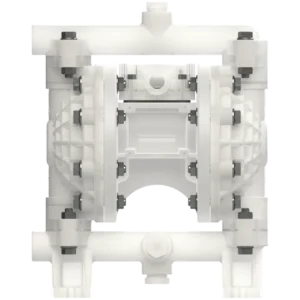

Bomba Pneumática Plástica Parafusada 1/2" (13mm) — Versamatic
Bomba AODD plástica parafusada de 1/2″ com design não travante e livre de lubrificação para operação confiável em processos com fluidos corrosivos. Disponível em PP (resistência a ácidos e álcalis fortes) e PVDF (resistência química superior e resistência a UV). Construção estanque para transferência segura de produtos perigosos.
Segmentos: química, galvanoplastia e metalurgia de superfície, tratamento de efluentes, papel e celulose e processos que exigem alta resistência química com custo operacional reduzido.
Vazão máx de 45 l/min.
Bomba Pneumática Plástica Parafusada 1.1/2" (38mm) — Versamatic
Bomba AODD plástica de 1.1/2″ com porting ajustável (horizontal e vertical) para flexibilidade máxima de instalação. Deslocamento por ciclo líder da categoria garante alta eficiência de transferência. Disponível em PP e PVDF. Design portátil e leve para aplicações que exigem mobilidade no processo.
Segmentos: química, tratamento de efluentes e filtros-prensa, galvanoplastia, mineração e processos com fluidos altamente corrosivos onde o peso do equipamento é um fator.
Vazão máx de 465 l/min.

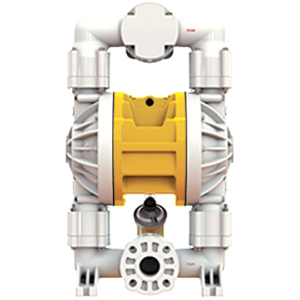

Bomba Pneumática Plástica Parafusada 2" (51mm) — Versamatic
Bomba AODD plástica parafusada de 2″ com construção robusta e estanque para transferência em massa de produtos químicos corrosivos. Engrenagens de redução de desgaste aumentam a vida útil dos componentes internos. Disponível em PP e PVDF. Combina alta vazão com excelente resistência química para aplicações contínuas.
Segmentos: química e petroquímica, tratamento de água e efluentes, mineração, papel e celulose e qualquer processo de grande volume com fluidos agressivos.
Vazão máx de 727 l/min.
Bomba Pneumática Plástica Parafusada 3" (76mm) — Versamatic
Bomba AODD plástica parafusada de 3″ para transferência em grandes volumes de produtos químicos corrosivos. Casting otimizado para máxima eficiência de fluxo. Disponível em PP e PVDF para resistência química em diferentes graus de agressividade. Ideal para operações de alto volume onde o uso de bombas metálicas seria inviável por questões de compatibilidade química.
Segmentos: química, tratamento de água em larga escala, mineração, papel e celulose e processos industriais de grande porte com fluidos corrosivos.
Vazão máx de 1.060 l/min.

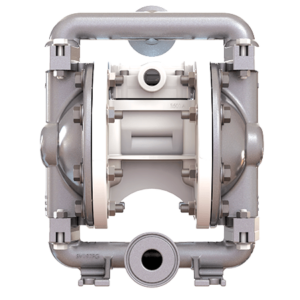

Bomba Pneumática Sanitária FDA 1/2" (13mm) — Versamatic
Bomba AODD sanitária em aço inox com conformidade FDA para transferência de alimentos líquidos, cosméticos e produtos farmacêuticos. Acabamento eletrolítico interno e externo (Ra 3,81 µm) garante superfície lisa sem acúmulo de produto. Sistema de válvula de ar exclusivo para alta confiabilidade em ciclos de partida e parada frequentes. Compatível com processos CIP e com ATEX.
Segmentos: indústria farmacêutica, alimentos e bebidas, cosméticos e biotecnologia em aplicações de pequena escala com exigência de conformidade regulatória.
Vazão máx de 45 l/min.

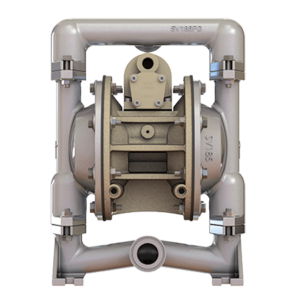

Bomba Pneumática Sanitária FDA 1" (25mm) — Versamatic
Bomba AODD sanitária em aço inox com conformidade FDA e acabamento eletrolítico Ra 3,81 µm interno e externo. Diafragma PTFE de longa vida com placa integrada para maior durabilidade em processos de higienização contínua. Materiais da seção de ar resistentes a produtos químicos de sanitização. Compatível com ATEX para uso em áreas classificadas.
Segmentos: farmacêutico, biotecnologia, alimentos e bebidas, cosméticos e qualquer processo que exija conformidade FDA com ciclos frequentes de CIP e SIP.
Vazão máx de 238 l/min.

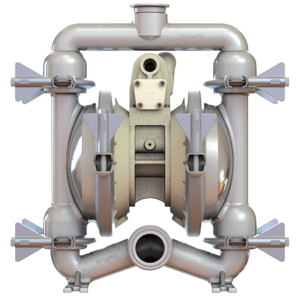

Bomba Pneumática Sanitária FDA 1.1/2" (38mm) Grampeada — Versamatic
Bomba AODD sanitária grampeada de 1.1/2″ com conformidade FDA. Conexões tri-clamp para desmontagem rápida e higienização sem ferramentas. Acabamento eletrolítico Ra 3,81 µm internamente e externamente. Materiais da seção de ar resistentes a produtos químicos de sanitização. Diafragma PTFE com placa integrada para longa vida útil. Compatível com ATEX.
Segmentos: farmacêutico, biotecnologia, alimentos e bebidas e cosméticos em processos de médio volume com exigência de higienização frequente e conformidade regulatória.
Vazão máx de 465 l/min.

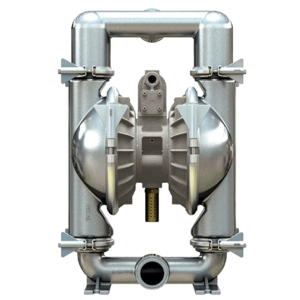

Bomba Pneumática Sanitária FDA 2" (51mm) Grampeada — Versamatic
Bomba AODD sanitária grampeada de 2″ com conformidade FDA, conexões tri-clamp e acabamento eletrolítico para máxima limpabilidade. Combina alta vazão com facilidade de desmontagem e higienização para processos que exigem alta cadência de produção. Compatível com ATEX para ambientes com risco de explosão.
Segmentos: farmacêutico, alimentos e bebidas, cosméticos e biotecnologia em linhas de produção de médio a grande volume com exigência de conformidade FDA.
Vazão máx de 700 l/min.

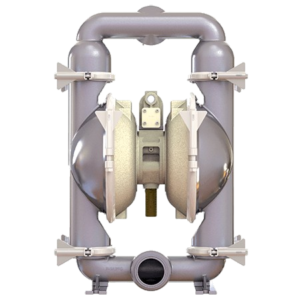

Bomba Pneumática Sanitária FDA 3" (76mm) Grampeada — Versamatic
Bomba AODD sanitária grampeada de 3″ para alto volume de transferência em processos com conformidade FDA. Maior modelo da linha sanitária Versamatic, combina conexões tri-clamp, acabamento eletrolítico e certificação ATEX para os processos mais exigentes dos setores regulados.
Segmentos: farmacêutico de grande escala, alimentos e bebidas, biotecnologia e cosméticos em linhas de produção de alto volume com requisitos rigorosos de higienização.
Vazão máx de 1.060 l/min.

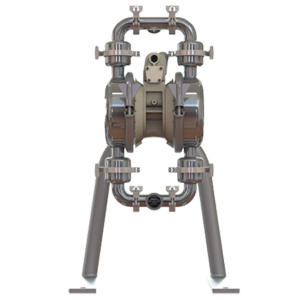

Bomba Pneumática Higiênica 1.1/2" (38mm) Grampeada — Versamatic
Bomba AODD higiênica grampeada de 1.1/2″ em aço inox com conexões tri-clamp para desmontagem e higienização rápidas. Indicada para aplicações que exigem limpabilidade sem necessidade de conformidade FDA completa. Sistema de válvula de ar confiável para operação contínua em ciclos de partida e parada frequentes.
Segmentos: alimentos e bebidas, cosméticos, nutraceuticos e processos industriais onde a higiene é requisito mas a conformidade FDA não é obrigatória.
Vazão máx de 465 l/min.

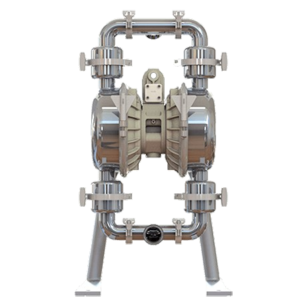

Bomba Pneumática Higiênica 2" (51mm) Grampeada — Versamatic
Bomba AODD higiênica grampeada de 2″ em aço inox com conexões tri-clamp para desmontagem e higienização rápidas em linhas de produção de médio a grande volume. Combina alta vazão com facilidade de manutenção sanitária. Indicada para aplicações onde a limpabilidade e a ausência de contaminação são prioritárias.
Segmentos: alimentos e bebidas, cosméticos, nutraceuticos e processos industriais com exigência de higiene sem conformidade FDA completa.
Vazão máx de 700 l/min.
Perguntas frequentes sobre bombas pneumáticas
A bomba centrífuga utiliza impulsão cinética para mover fluidos limpos de baixa viscosidade com alta vazão e pressão estável. A bomba pneumática de diafragma opera por deslocamento positivo, sendo indicada para fluidos viscosos, abrasivos, com sólidos ou que exijam controle de vazão por pressão. As duas tecnologias se complementam — a escolha depende das características do fluido e do processo.
Sim. Diferente de bombas centrífugas, a bomba de duplo diafragma tolera operação a seco sem danos ao equipamento, desde que o tempo sem fluido não seja prolongado de forma excessiva. Essa característica a torna ideal para processos com partidas frequentes ou esvazimento de linhas.
Os critérios principais são: tipo e viscosidade do fluido, presença de sólidos, vazão necessária, pressão diferencial da linha, temperatura de operação e requisitos regulatórios do segmento. Nossa equipe de engenharia realiza o dimensionamento completo sem custo. Entre em contato para iniciar o processo.
Sim. Por operar exclusivamente com ar comprimido — sem motor elétrico no cabeçote — a bomba AODD é intrinsecamente segura para zonas classificadas (ATEX Zona 1 e Zona 2, NR-10). Para aplicações com requisitos ATEX, temos modelos certificados disponíveis.
Os componentes com maior frequência de substituição são os diafragmas, as esferas ou válvulas de retenção e os assentos. A periodicidade varia conforme o tipo de fluido e as condições operacionais. Trabalhamos com peças originais e oferecemos suporte técnico para contratos de manutenção preventiva.
