Bombas de Engrenagens Internas para Fluidos Viscosos e Industriais
O que é uma bomba de engrenagens internas
A bomba de engrenagens internas é uma bomba de deslocamento positivo que opera por meio de dois componentes rotativos: um rotor de engrenagem externa (menor, acionado pelo motor) e um anel de engrenagem interna (maior, que gira no mesmo sentido). Entre os dois elementos, um separador fixo em forma de meia-lua define as câmaras de sucção e descarga.
À medida que os dentes se separam na zona de sucção, cria-se vácuo e o fluido é aspirado para o interior da bomba. Conforme os dentes se encaixam novamente na zona de descarga, o fluido é expelido pela linha de saída. O movimento é contínuo, suave e sem pulsação, tornando esse tipo de bomba particularmente adequado para fluidos viscosos, sensíveis ao cisalhamento ou que exigem dosagem precisa.
Por operar com baixas velocidades rotacionais e gerar alto torque, a bomba de engrenagens internas mantém desempenho estável mesmo com fluidos de viscosidade elevada, onde bombas centrífugas perdem eficiência ou simplesmente não funcionam.
Vantagens da bomba de engrenagens internas para processos industriais
Desempenho superior com fluidos viscosos — a tecnologia de engrenagens internas mantém vazão estável e eficiência elevada para fluidos de viscosidade entre 0,1 cP e 1.000.000 cP, cobrindo desde solventes leves até asfaltos e polímeros fundidos.
Fluxo contínuo e sem pulsação — o movimento suave das engrenagens gera uma corrente de fluido uniforme, sem impactos na linha. Fundamental para processos de dosagem e para fluidos sensíveis ao cisalhamento como polímeros, adesivos e produtos alimentícios.
Dosagem proporcional à rotação — a vazão é diretamente proporcional à rotação do motor, facilitando o controle preciso de volume transferido por variadores de frequência ou controle de rotação.
Bombeamento em altas temperaturas — modelos com camisa de aquecimento (jaqueta) mantêm o fluido na temperatura de processo, evitando solidificação interna. Temperaturas de operação de até 425 °C.
Operação reversa — a bomba de engrenagens internas pode operar nos dois sentidos de rotação, invertendo sucção e descarga conforme a necessidade do processo.
Vedação flexível — compatibilidade com gaxeta, retentor, selos mecânicos simples, duplos ou de cartucho, incluindo opções para fluidos agressivos, tóxicos ou que cristalizam.
Manutenção simplificada — design back-pull-out em diversas linhas permite acesso ao interior da bomba sem remover a carcaça da tubulação.
Quando especificar uma bomba de engrenagens internas
A bomba de engrenagens internas é a escolha técnica mais indicada quando o processo apresenta uma ou mais das seguintes condições:
- Fluido de média a alta viscosidade (acima de 100 cP) que não pode ser bombeado eficientemente por centrífugas
- Produto sensível ao cisalhamento que precisa chegar ao destino sem degradação estrutural
- Processo que exige controle preciso de vazão proporcional à rotação
- Fluido que solidifica ou cristaliza em temperatura ambiente, exigindo aquecimento contínuo no cabeçote e na linha de vedação
- Aplicação com fluidos abrasivos que demandam materiais de alta dureza nos pontos de contato
- Necessidade de operação sem vedação mecânica convencional (fluidos tóxicos, voláteis ou que não podem ter risco de vazamento)
- Processo com altas temperaturas de operação (até 425 °C)
Segmentos atendidos
As bombas de engrenagens internas atendem processos industriais exigentes em toda a cadeia produtiva brasileira:
Químicos e petroquímicos — transferência de resinas, solventes, polímeros, ácidos, bases e fluidos de alta viscosidade em condições severas de temperatura e pressão.
Tintas e revestimentos — bombeamento de pigmentos, vernizes, adesivos e fluidos abrasivos com partículas em suspensão.
Alimentos e bebidas — processamento de chocolate, xaropes de milho, óleos vegetais, manteiga de cacau e outros fluidos alimentícios de alta viscosidade.
Asfalto e construção — transferência de asfaltos, betumes, piches e alcatrões que exigem aquecimento contínuo para bombeamento.
Papel e celulose — transferência de polímeros, resinas e fluidos de processo em alta temperatura.
Óleo e gás — dosagem e transferência de combustíveis pesados, óleos lubrificantes e fluidos viscosos em temperaturas elevadas.
Farmacêutico e cosmético — bombeamento de bases, cremes, géis e fluidos de alta viscosidade sensíveis ao cisalhamento.
Bombas de Engrenagens Internas | Linhas disponíveis
Bomba de Engrenagens Internas para Serviços Gerais – Viking
Bomba de engrenagens internas compacta para fluidos de baixa a média viscosidade. Disponível com gaxeta, selo mecânico ou retentor. Ideal para hidrocarbonetos leves, combustíveis e óleos em espaços reduzidos. Pressão máx de 17 bar, vazão até 4,5 m³/h e temperatura até 230 °C.
Bombas de Engrenagens Internas com Acionamento Magnético MD e UMD – Viking
Bomba de engrenagens internas com acoplamento magnético de alto torque para operação livre de vazamentos. Ideal para fluidos críticos como soda cáustica, GLP, amônia, isocianatos e reagentes que cristalizam ou evaporam. Pressão máx de 17 bar, vazão até 114 m³/h e temperatura até 260 °C.
Bombas de Engrenagens Internas para Abrasivos Linha 4625 – Viking
Bomba para fluidos com partículas abrasivas, com componentes em carbeto de tungstênio nos pontos de desgaste. Indicada para tintas, pigmentos, dióxido de titânio e óleos usados. Vazão até 31 m³/h e temperatura até 120 °C.
Bomba de Engrenagens Internas para Asfaltos – Viking
Bomba para asfaltos, betumes, piches e materiais betuminosos de altíssima viscosidade. Camisa de aquecimento no cabeçote e na região de vedação evita solidificação durante a operação. Pressão máx de 14 bar, vazão até 341 m³/h e temperatura até 425 °C.
Bomba de Engrenagem Interna para Chocolate CHC – Viking
Bomba para processamento de massa de chocolate, licor de cacau e manteiga de cacau. Folgas ampliadas e engrenagens perfuradas evitam caramelização. Atende requisitos de segurança alimentar. Pressão máx de 14 bar, vazão de 0,2 a 90 m³/h e temperatura até 107 °C.

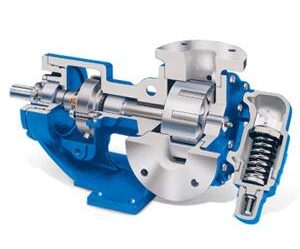

Bombas De Engrenagens Internas Linha Universal (“Heavy Duty”) – Viking
Bomba robusta para fluidos de 0,1 a 1.000.000 cP com camisa de aquecimento e design back-pull-out. Indicada para polímeros, resinas e óleos ultraviscosos. Vazão até 345 m³/h e temperatura até 425 °C.
Perguntas frequentes sobre bombas de engrenagens internas
Na bomba de engrenagens internas, o rotor menor (engrenagem externa) gira dentro de um anel de engrenagem interna maior, com um separador fixo entre eles. O fluxo é mais suave e contínuo. Na bomba de engrenagens externas, dois rotores de mesmo tamanho giram em sentidos opostos fora um do outro, gerando maior pulsação. A bomba de engrenagens internas é geralmente preferida para fluidos viscosos e processos que exigem dosagem precisa.
Sim, desde que seja especificado o modelo correto. A linha 4625 Viking é projetada especificamente para fluidos abrasivos, com componentes em carbeto de tungstênio nos pontos de maior desgaste. Para abrasivos leves, modelos da linha Universal com materiais endurecidos também são indicados.
A vazão é diretamente proporcional à rotação. O método mais eficiente é o uso de um variador de frequência (inversor) acoplado ao motor elétrico, permitindo ajuste contínuo e preciso da vazão sem necessidade de válvulas de by-pass ou restrições na linha.
Sim. Modelos com camisa de aquecimento (jaqueta) permitem circular fluido térmico ou vapor ao redor do cabeçote e da região de vedação, mantendo o produto na temperatura de processo. As linhas Universal e para Asfaltos são as mais indicadas para essa aplicação.
A linha Universal Heavy Duty da Viking opera com fluidos de até 1.000.000 cP, cobrindo desde solventes leves (0,1 cP) até polímeros fundidos, asfaltos e produtos de altíssima consistência.
Precisa de uma bomba de engrenagens internas para o seu processo? Nossa equipe de engenharia realiza o dimensionamento correto, do levantamento técnico à seleção do modelo e linha ideais para cada aplicação.
